Méthode de raccordement coudée couramment utilisée lors de la construction du pipeline
Dans la construction quotidienne de pipelines, les raccords de tuyaux et de coudes les plus courants sont à 90° et 45° (1,5D). Cependant, dans des circonstances normales, lorsque vous touchez simplement le pipeline, vous ne savez souvent pas comment calculer la taille, ce qui entraîne des écarts excessifs ou des angles incorrects lorsque les tuyaux sont connectés. Attendez la situation. Ci-dessous, je vais vous présenter la méthode de calcul des coudes couramment utilisés :
Comme le montre la figure ci-dessus :
La méthode de calcul du coude à 90 ° est : pouce × 38,1, diamètre nominal × 1,524
Si notre tuyau mesure 4 pouces, alors notre méthode de calcul est :
(1) 4×38.1=152.4
Le diamètre nominal correspondant au tuyau de 4 pouces est DN100, alors la méthode est :
(2) 100×1.524=152.4
Voici un exemple basé sur la situation réelle rencontrée lors de la construction :

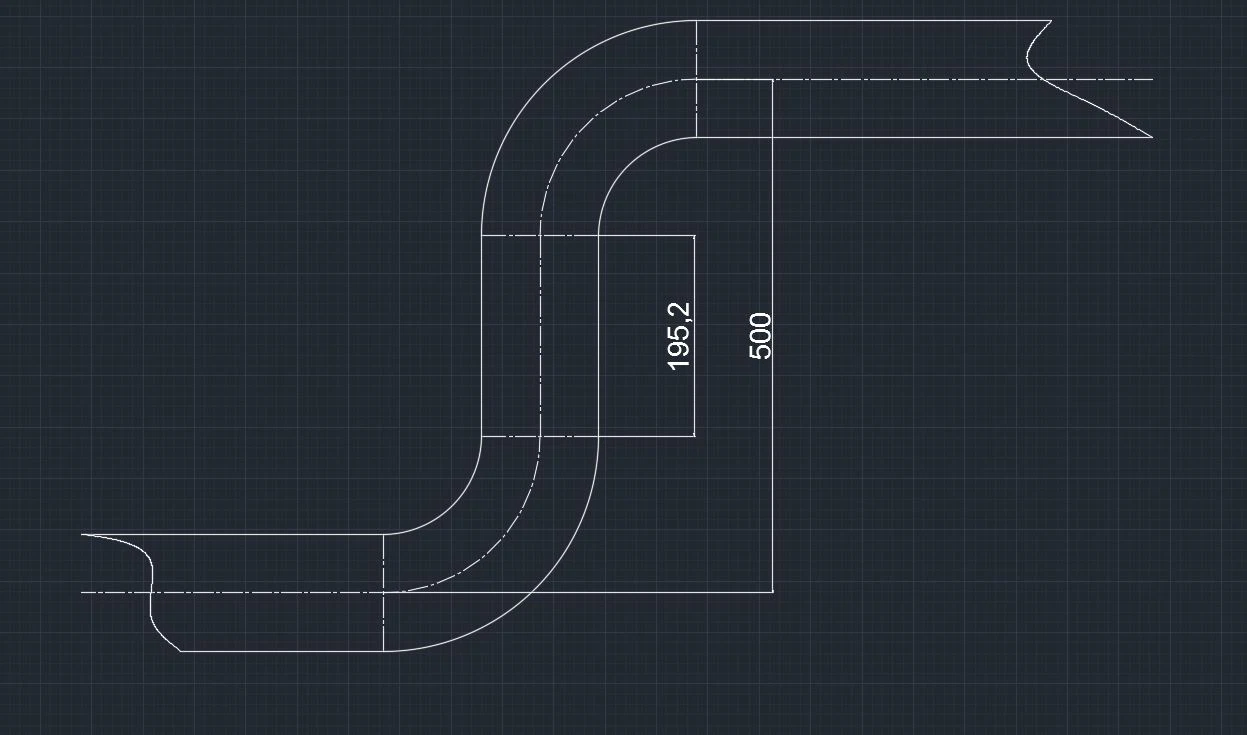

Comme le montre la figure :
Lors de la construction, nous savons que la hauteur des deux centres est de 500 et le diamètre du tuyau est de DN100. On peut alors calculer la longueur du court intermédiaire.
La méthode de calcul est : 100×1,524=152,4
500-152.4×2=195.2
Comme le montre la figure :
La méthode de calcul du coude à 45° est : pouce × 15,77, diamètre nominal × 0,63
Si notre tuyau mesure 4 pouces, alors notre méthode de calcul est :
(1) 15.77×4=63.08
Le diamètre nominal correspondant au tuyau de 4 pouces est DN100, alors la méthode est :
(2) 100×0.63=63
Voici un exemple basé sur la situation réelle rencontrée lors de la construction :

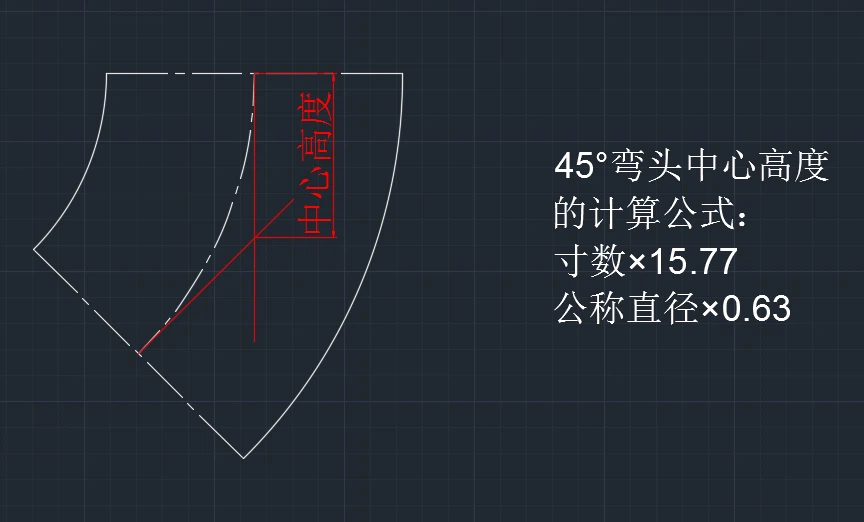

Comme le montre la figure :
Dans la construction, nous savons que la hauteur des deux centres est de 500 et que le tuyau est de 4 pouces, nous pouvons donc calculer la longueur du joint court. La méthode de calcul est : 15,77×4=63,08
500×1.414-2×63.08=580.84
En combinant les méthodes ci-dessus, nous pouvons considérablement raccourcir le temps de production du pipeline et améliorer la précision de la construction quotidienne du pipeline. Vous pouvez également effectuer une implantation de pipeline en fonction des dessins de construction de pipeline.
